Das Zuschlagstoffproblem im Baugewerbe – und was die Vor-Ort-Brechung tatsächlich löst
Die Beschaffung von Zuschlagstoffen stellt eine der größten Kosten- und Logistikherausforderungen im Tiefbau dar. Bei Projekten in ländlichen oder abgelegenen Gebieten machen die Transportkosten für Schotter aus externen Steinbrüchen häufig 40–601 Tonnen der gesamten Materialkosten aus – nicht weil der Zuschlagstoff selbst teuer ist, sondern weil der Transport kostspielig ist. Straßentransportfähiges Gestein, das an der Abbauwand 12–18 Tonnen pro Tonne kosten würde, kann auf der Baustelle 145–80 Tonnen pro Tonne kosten, sobald Transport-, Handhabungs- und Lagerkosten hinzugerechnet werden. Bei großen Infrastrukturprojekten oder umfangreichen Straßenbauprogrammen summieren sich diese Transportkosten zu einem Kostenfaktor im Materialbudget, der die Wirtschaftlichkeit des Projekts grundlegend verändert.
Die Vor-Ort-Zerkleinerung mit einem mobilen Steinbrecher optimiert diese Kostenstruktur, indem lokal verfügbares Gestein – ob natürlich im Projektkorridor vorkommend oder aus einer nahegelegenen Kiesgrube gewonnen – direkt vor Ort in spezifikationsgerechtes Zuschlagmaterial umgewandelt wird. Die traktormontierten Steinbrecher von Watanabe eignen sich besonders gut für diese Anwendung: Sie benötigen keine separate elektrische Infrastruktur, können im Zuge des Baufortschritts entlang der Straßenführung versetzt werden, und der Traktor, der den Brecher antreibt, gewährleistet gleichzeitig die für den Materialtransport notwendige Mobilität auf der Baustelle. Das Ergebnis ist ein integriertes, kostengünstiges Zuschlagstoffproduktionssystem, dessen Kostenstruktur bei Projekten, die mehr als 30 km vom nächsten Steinbruch entfernt sind, nicht mit der von Steinbruchmaterial ausgelieferten Zuschlagstoffen konkurrieren kann.
Zuschlagstoffproduktion für Beton- und Bauanwendungen
Erfüllung der Spezifikationsklasse für Konstruktionsbeton
Betonzuschlagstoffe müssen der australischen Norm AS 2758.1 entsprechen. Diese Norm legt die Korngrößenverteilung, Grenzwerte für schädliche Bestandteile, den Los-Angeles-Abriebwert und Kornformindizes fest. Eine für die Betonzuschlagstoffproduktion konfigurierte Brechanlage zielt typischerweise auf eine Grobkornfraktion von 10–20 mm und eine Feinkornfraktion von 0–5 mm (Brechfeinanteil) ab. Die Sieböffnung und die Rotordrehzahl werden so eingestellt, dass beide Fraktionen in einem einzigen Arbeitsgang gewonnen werden. Die Rotorgeometrie des Watanabe-Prallbrechers erzeugt von Natur aus gut geformte, kantige Partikel, die die Verarbeitbarkeit des Betons und die mechanische Verzahnung verbessern – im Gegensatz zu den abgerundeten, subkantigen Formen, die von Backenbrechern im Primärkreislauf in derselben Anwendung erzeugt werden.
Auswahl des Ausgangsgesteins für die Betonzuschlagstoffqualität
Nicht jedes lokal verfügbare Gestein eignet sich unabhängig von seiner Brechqualität als Betonzuschlagstoff. Reaktive Kieselsäure in bestimmten geologischen Formationen kann im Beton eine Alkali-Kieselsäure-Reaktion (AKR) auslösen, die zu langfristigen Schäden führt. Lösliche Sulfate aus bestimmten Schiefer- oder Mergelablagerungen verunreinigen die Betonmischung. Watanabe empfiehlt, vor der Herstellung von Zuschlagstoffen für Konstruktionsbeton vor Ort eine petrographische Analyse des jeweiligen lokal gewonnenen Gesteins durchführen zu lassen, da die chemische Zusammensetzung des Ausgangsgesteins die Brechleistung bei der Bestimmung, ob der fertige Zuschlagstoff den Projektspezifikationen entspricht, überlagert. Für Straßenunterbau und nichttragende Füllmaterialien sind die Anforderungen an das Ausgangsgestein deutlich weniger streng, sodass die Vor-Ort-Brechung für ein viel breiteres Spektrum natürlich vorkommender Materialien möglich ist.
Herstellung von Straßenunterbau und Fahrbahnunterbau
Der Straßenunterbau ist der mengenmäßig größte Anwendungsbereich für Zuschlagstoffe im australischen Tiefbau. Hier erweist sich die Vor-Ort-Brechung mit einem traktormontierten Steinbrecher als besonders wirtschaftlich. Ungebundenes, körniges Tragschichtmaterial (typischerweise Schotter mit einer Körnung von 20 mm oder 40 mm gemäß den Anforderungen von Austroads) muss eine gleichmäßige Korngrößenverteilung und ausreichende Verdichtungseigenschaften aufweisen – Anforderungen, die moderne Watanabe-Brecher bei korrekter Konfiguration für das jeweilige Ausgangsgestein zuverlässig erfüllen. Der entscheidende Vorteil der Vor-Ort-Produktion liegt in der effizienten Materialplatzierung: Schotter kann direkt neben der Fahrbahndecke gelagert werden, wodurch die Kosten für die doppelte Handhabung durch Anlieferung im Steinbruch, Umverteilung und anschließendes Abschleifen auf die endgültige Körnung entfallen.
Beim Bau von befestigten Straßen kann die Tragschicht deutlich gröberes Material aufnehmen als die darüber liegende Deckschicht – typischerweise 75–150 mm verdichtetes Fundamentmaterial, bei dem die Kornform weniger kritisch ist. Diese weniger strengen Anforderungen machen die Herstellung der Tragschicht zu einem idealen ersten Einsatzort für Brechprogramme vor Ort: Die größere Bandbreite an zulässigen Produkten ermöglicht es den Bedienern, sich mit dem Material vertraut zu machen, verschiedene Brecher- und Siebkonfigurationen zu testen und sofort Material für den Straßenbau bereitzustellen, während das Team in nachfolgenden Durchgängen die Einstellungen für die Herstellung der Deckschicht mit strengeren Spezifikationen optimiert.
Produktionsablauf für Straßenunterbau vor Ort
1. Quellenbewertung
Untersuchung des Korridors auf natürlich vorkommendes Gestein. Prüfung der Druckfestigkeit und der Kornkantigkeit. Sicherstellung, dass keine schädlichen chemischen Eigenschaften für die geplante Anwendung vorhanden sind.
2. Brecheraufbau
Die Siebroste entsprechend den Vorgaben montieren (typischerweise 20 mm für die Tragschicht, 40 mm für die Unterschicht). Vor Produktionsbeginn den Hammerverschleiß und die Rotorwuchtung prüfen.
3. Produktionslauf
Der traktormontierte Brecher arbeitet entlang der Gesteinsquelle. Das Material wird kontinuierlich zugeführt. Das Brechgut wird neben der aktiven Fahrbahndecke gelagert und direkt verteilt und verdichtet.
4. QA-Stichproben
Entnehmen Sie gemäß Projekt-Qualitätssicherungsplan (typischerweise pro 500 t oder pro Schicht) eine Probe des Fertigprodukts. Führen Sie Siebanalysen und Atterberg-Grenzwertbestimmungen durch. Passen Sie die Sieböffnung an, falls das Produkt außerhalb des Spezifikationsbereichs liegt.
Gleisschotterproduktion mit einem mobilen Steinbrecher
Gleisschotter zählt zu den am strengsten spezifizierten Zuschlagstoffen im Tiefbau. Australische Normen für die Schieneninfrastruktur (ARTC TMC 222 und entsprechende Landesnormen) schreiben Korngrößenverteilungen typischerweise im Bereich von 25–50 mm vor, mit strengen Grenzwerten für den Schuppigkeitsindex, den Los-Angeles-Abriebwert, die Natriumsulfatbeständigkeit und den Anteil an Feinkorn unter 4,75 mm. Diese Anforderungen begünstigen hartes, kantiges Gestein wie Granit, Basalt und Quarzit – Materialien, die mobile Steinbrecher bei korrekter Konfiguration mit geeigneten Siebrosten und auf hohe Kantigkeit kalibrierten Rotordrehzahlen effektiv verarbeiten können.
Der logistische Vorteil mobiler Brechanlagen für Eisenbahnbauprojekte ist besonders bedeutend. Eisenbahnkorridorprojekte erstrecken sich häufig über Hunderte von Kilometern durch Gelände, in dem der Zugang zu Steinbrüchen eingeschränkt oder die Verkehrsinfrastruktur noch nicht vorhanden ist. Der Einsatz einer mobilen Brechanlage bietet hier einen entscheidenden Vorteil. mobiler Steinbrecher Die Verarbeitung von Gestein direkt im Korridor – aus Aushubarbeiten oder Entnahmestellen entlang des Korridors – eliminiert die Transportkosten, die die Schotterversorgung für abgelegene Bahnstreckenerweiterungen sonst unerschwinglich machen würden. Dieses Produktionsmodell direkt im Korridor hat sich bei mehreren australischen Regionalbahnprojekten als kostensenkende Strategie bewährt und nachweislich Einsparungen von über 351 Tonnen im Vergleich zur Anlieferung von Schotter aus Steinbrüchen erzielt.
Recycling von Abbruchabfällen: Umwandlung von Bauschutt in wiederverwendbare Zuschlagstoffe
Bau- und Abbruchabfälle machen in Australien etwa 401.300 Tonnen des gesamten festen Abfalls aus. Der regulatorische Druck, diese Abfälle von Deponien fernzuhalten, nimmt in allen Bundesstaaten und Territorien deutlich zu. Durch das Brechen von Abbruchmaterialien vor Ort – wie Betonbruch, Ziegelbruch, Mauerwerksabfällen und Straßenbauabfällen – werden Entsorgungskosten in einen wiederverwendbaren Rohstoff umgewandelt. Recyclingbeton (RCA), der durch das Brechen alter Betonkonstruktionen gewonnen wird, erfüllt die Anforderungen von Austroads für den Einsatz in Unterbau- und Tragschichtschichten von wenig befahrenen Straßen sowie als nichttragendes Füll- und Dränagematerial in Bauprojekten.
Der Steinbrecher-Anbau für Traktoren ist besonders praktisch für das Recycling von Abbruchmaterialien, da er den Brechprozess direkt vor Ort – auf der Baustelle – durchführt. So entfallen Sortierung, Verladung, Transport zu einer stationären Brechanlage, Aufbereitung und Rücktransport des Produkts. Dadurch werden mehrere Arbeitsgänge vermieden, die jeweils Kosten verursachen und in städtischen Abbruchgebieten zu zusätzlicher Staub- und Lärmbelastung führen. Ein einzelner Traktor mit dem Brecher kann 50–120 Tonnen Betonschutt pro Stunde verarbeiten und daraus Straßenbaumaterial gewinnen, das direkt auf der Baustelle verteilt und verdichtet werden kann.
Hafenbau: Steinschüttung und Landgewinnung
Hafenbau- und Küstenschutzprojekte erzeugen einen erheblichen Bedarf an Gesteinsprodukten in großen Mengen und mit unterschiedlichen Spezifikationen – von feinem Filterkies (2–20 mm) für Dränageschichten hinter Seemauern bis hin zu klassiertem Deckstein (100 kg–5 t pro Stück) für Wellenbrecher und Uferbefestigungen. Während Deckstein selbst abgebaut und eingebaut und nicht gebrochen wird, lassen sich die großen Mengen an feinerem Gestein, die für Filterschichten, Bettungsmaterialien und Landgewinnungsaufschüttungen im Rahmen von Hafenbauprojekten benötigt werden, idealerweise durch Brechanlagen vor Ort oder in der Nähe des Baugeländes gewinnen. Die Hochleistungsbrechanlagen von Watanabe können Filterkies und Bettungsmaterial aus lokalen Gesteinsvorkommen mit Durchsatzleistungen produzieren, die den Anforderungen großer Hafenbauprojekte gerecht werden.
Für die Landgewinnung hinter Ufermauern kann gröberes Material mit größeren Toleranzen als Straßenbauschotter verwendet werden. Daher eignet sich die Vor-Ort-Brechung besonders gut, da hier weniger strenge Produktspezifikationen erforderlich sind. Gestein, das bei der Ausbaggerung von Hafenbecken oder der Vertiefung von Häfen ausgehoben wird, kann – sofern es die richtige Zusammensetzung aufweist – direkt im Aufschüttungsgebiet mit einem traktormontierten Steinbrecher aufbereitet werden. Dadurch entfällt der Transport vollständig, und potenzielle Kosten für die Aushubentsorgung werden in einen Vorteil bei der Baustoffversorgung umgewandelt.
Traktormontierter vs. eigenständiger mobiler Brecher: Welche Konfiguration eignet sich für Bauanwendungen?
Umwelt- und Compliance-Aspekte auf Baustellen
Für den Betrieb von Brechanlagen auf Baustellen in australischen Bundesstaaten gelten verschiedene regulatorische Rahmenbedingungen, die sich von denen im Bergbau unterscheiden. Die nationale Umweltschutzmaßnahme (Ambient Air Quality Measure, NEPM) und entsprechende Landesgesetze legen Grenzwerte für die Staubentwicklung fest, die den Betrieb von Brechanlagen im städtischen und stadtnahen Baubereich direkt beeinflussen. Der Lärm von Brechanlagen muss gemäß den jeweiligen Landesgesetzen zum Umweltschutz geregelt werden; für Projekte in der Nähe von Wohngebieten sind in der Regel Lärmschutzpläne erforderlich. Watanabe-Brecher verfügen über schalldämpfende Paneele und können sowohl im Aufgabe- als auch im Austragsbereich mit Wassersprüh-Staubbekämpfungssystemen ausgestattet werden. Dadurch können die Umweltmanagementpläne für städtische Baustellen eingehalten werden, ohne dass separate Staubbekämpfungsanlagen angeschafft werden müssen.
Insbesondere bei der Wiederverwertung von Abbruchmaterialien müssen die Anforderungen der jeweiligen Umweltbehörden (EPA) hinsichtlich der Abfallklassifizierung geprüft werden, bevor das recycelte Material als Produkt und nicht als Abfall eingestuft werden kann. Im Allgemeinen kann Recyclingbeton (RCA), der aus sauberem Betonabbruch (frei von Schadstoffen wie Beschichtungen, Asbest oder chemischen Verunreinigungen) gewonnen wird, gemäß den Ausnahmeregelungen der EPA als Rohstoffrückgewinnungsprodukt eingestuft werden. Dadurch entfällt die Notwendigkeit einer Abfallentsorgungsanlagengenehmigung für den Brechvorgang. Das technische Vertriebsteam von Watanabe unterstützt Sie gerne bei der Erstellung der erforderlichen Dokumentation für die Meldung von Rohstoffrückgewinnungsmaßnahmen in New South Wales, Queensland, Victoria und Westaustralien.
Praktische Brecherkonfiguration für gängige Bauzuschlagstoffspezifikationen
Die korrekte Konfiguration des Brechers für jede Bauproduktspezifikation vermeidet kostspielige Nacharbeiten und Produktausschuss. Die folgenden Einstellungsrichtlinien basieren auf den von Watanabe empfohlenen Konfigurationen für gängige australische Bauzuschlagstoffe. Die tatsächliche Leistung vor Ort sollte jedoch stets durch eine Siebanalyse des Produkts validiert werden, bevor die Produktion im großen Maßstab beginnt, da natürliche Schwankungen in der Zusammensetzung und Feuchtigkeit des Ausgangsgesteins die Produktkörnung von den prognostizierten Werten abweichen lassen können.
Grundschicht (0–20 mm)
Sieböffnung: 20 mm. Rotordrehzahl: Standard (höhere Drehzahl bei Bedarf an kantiger Partikelform). Geeignetes Ausgangsgestein: Granit, Basalt, harter Kalkstein. Nicht geeignet: weicher Schiefer, tonreiches Gestein.
Gleisschotter (25–50 mm)
Sieböffnung: 50 mm. Reduzierte Rotordrehzahl zur Erhaltung der Winkelform und Minimierung der Feinkornbildung. Bevorzugt hartes Basalt- oder Granitgestein. Der LA-Abriebwert muss gemäß ARTC-Spezifikation geprüft und bestätigt werden.
Recycelter Beton (0–40 mm)
Sieböffnung: 40 mm. Standardrotordrehzahl. Vorsieben zur Entfernung des Bewehrungsstahls vor der Brecheraufgabe – unerlässlich zur Vermeidung von Rotorschäden. Produkt geeignet für Unterbau- und ungebundene Schulterschichten.
Warum australische Bauunternehmer Watanabe wählen
Bauunternehmen in New South Wales, Queensland und Westaustralien setzen Watanabe-Traktor-Steinbrecher aus praktischen Gründen, die über die reinen technischen Spezifikationen hinausgehen, standardmäßig in ihren Arbeitsabläufen zur Zuschlagstoffgewinnung ein. Die schnelle Einsatzbereitschaft ist ein entscheidender Faktor: Ein Watanabe-Gerät lässt sich in weniger als 30 Minuten über eine Standard-Dreipunktaufhängung und einen Zapfwellenanschluss an einen vorhandenen Baustellentraktor ankoppeln – ohne Kran, ohne Tiefbauarbeiten, ohne Stromanschluss. Die Produktion kann noch in derselben Schicht beginnen, in der das Gerät vor Ort eintrifft. Im Gegensatz dazu benötigen selbstfahrende mobile Anlagen Transportgenehmigungen, Inbetriebnahmeprüfungen und mehrtägige Aufbauzeiten. Für Projektmanager, die unter Zeitdruck und mit schwankendem Materialbedarf arbeiten, reduziert diese schnelle Einsatzbereitschaft das Projektrisiko erheblich.
A Gesteinsbrecher zum Verkauf in Australien Dank Watanabes lokalem Supportnetzwerk sind Ersatzteile und technische Unterstützung ohne die langen Lieferzeiten importierter Gerätehersteller ohne lokale Lagerhaltung verfügbar. Watanabe operiert von Condell Park, NSW 2200 aus und verfügt über eine landesweite Lieferabdeckung – ein echter operativer Vorteil, wenn eine produktionskritische Komponente mitten im Projekt ausfällt und eine Lösung innerhalb derselben Woche darüber entscheidet, ob der Zeitplan eingehalten wird oder Vertragsstrafen wegen Verzögerungen drohen.
Empfohlenes Produkt für Bauanwendungen

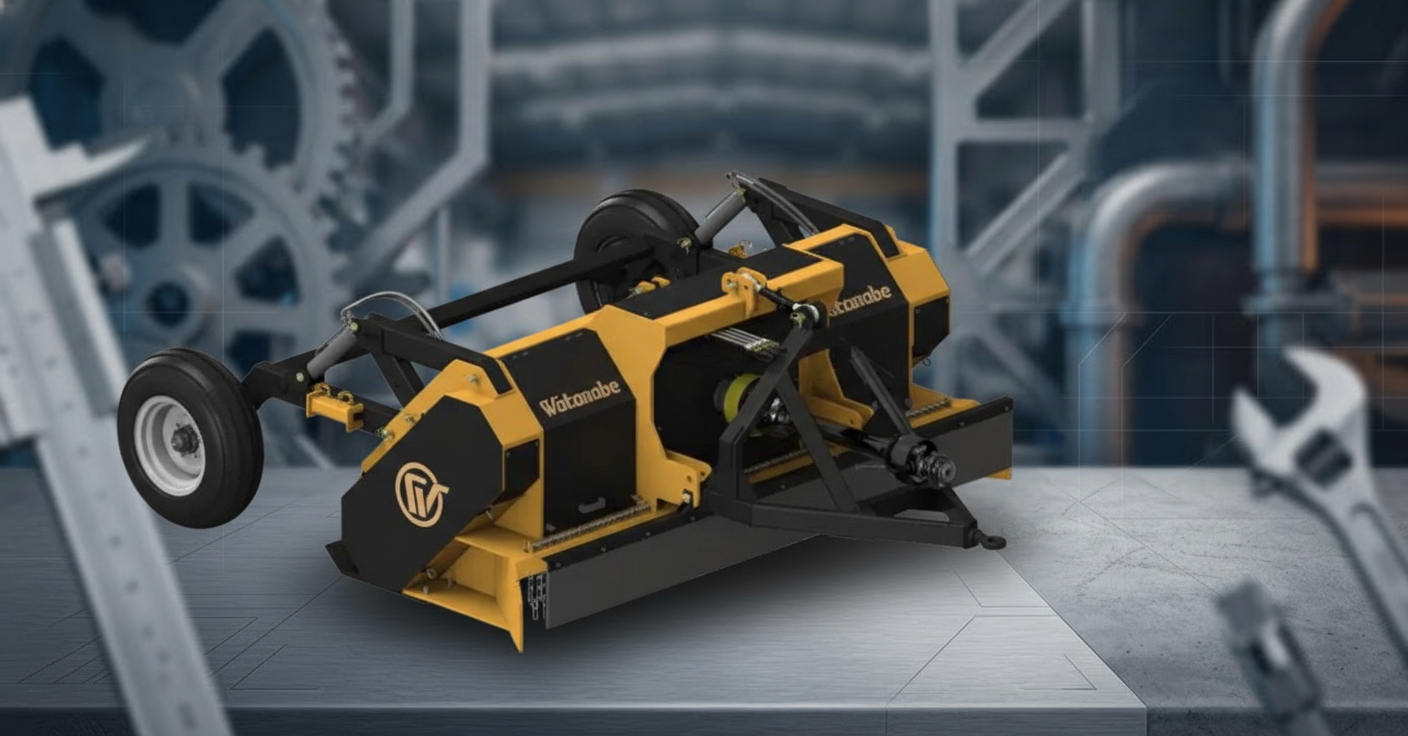

Watanabe Steinbrecher Thor 3.0
Der Thor 3.0 ist Watanabes leistungsstarker, traktormontierter Steinbrecher, speziell entwickelt für die Zuschlagstoffproduktion im Bauwesen und Straßenbau. Mit einer Arbeitsbreite von 3000 mm und einer robusten Rotorkonfiguration verarbeitet der Thor 3.0 Kalkstein, Granit, Basalt und Recyclingbeton in Durchsatzleistungen, die für die Herstellung von Straßenunterbau und Gleisschotter geeignet sind. Standardmäßiger Zapfwellenanschluss für Traktoren ab 120 PS. Siebsätze von 10–50 mm ermöglichen einen schnellen Wechsel der Produktspezifikation für verschiedene Körnungen von Tragschicht, Unterbau und Entwässerungsmaterial. Kundendienst in Australien von Condell Park, NSW.
